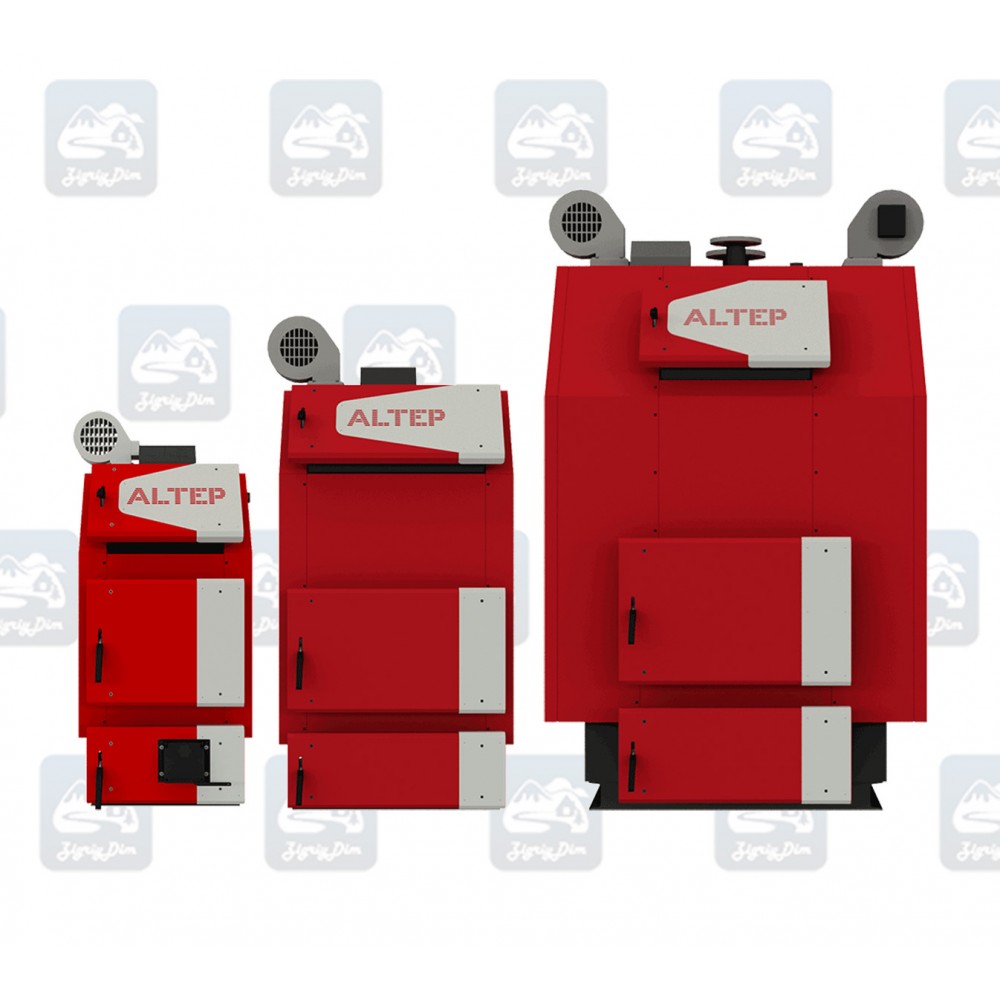

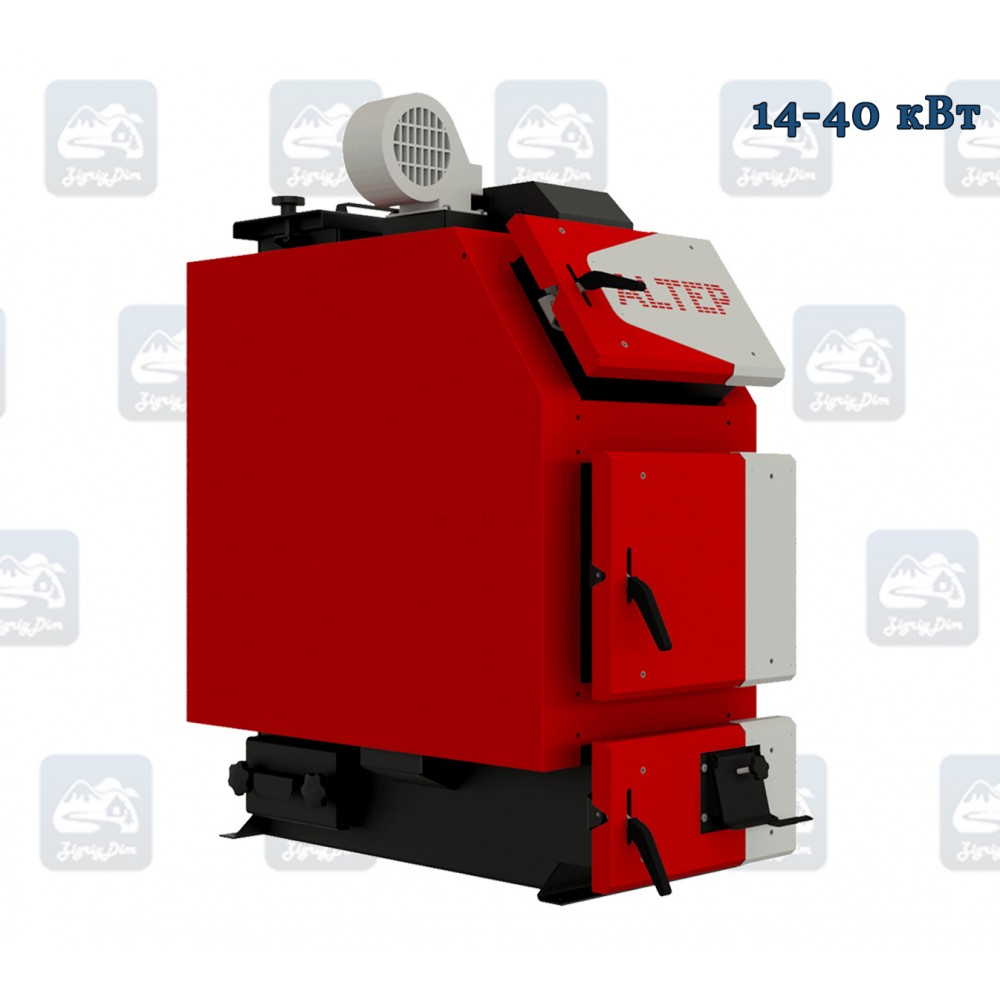

Альтеп КТ-3Е-N / TRIO UNI Plus (14-600 кВт) - Твердотопливный котел длительного горения Altep
Доступные варианты
- Производитель: Altep (Украина)
- Модель: Альтеп КТ-3Е-N / TRIO UNI Plus
- Артикул: 01251114-60
Для корректного отображения таблиц и изображений разверните смартфон на 90°

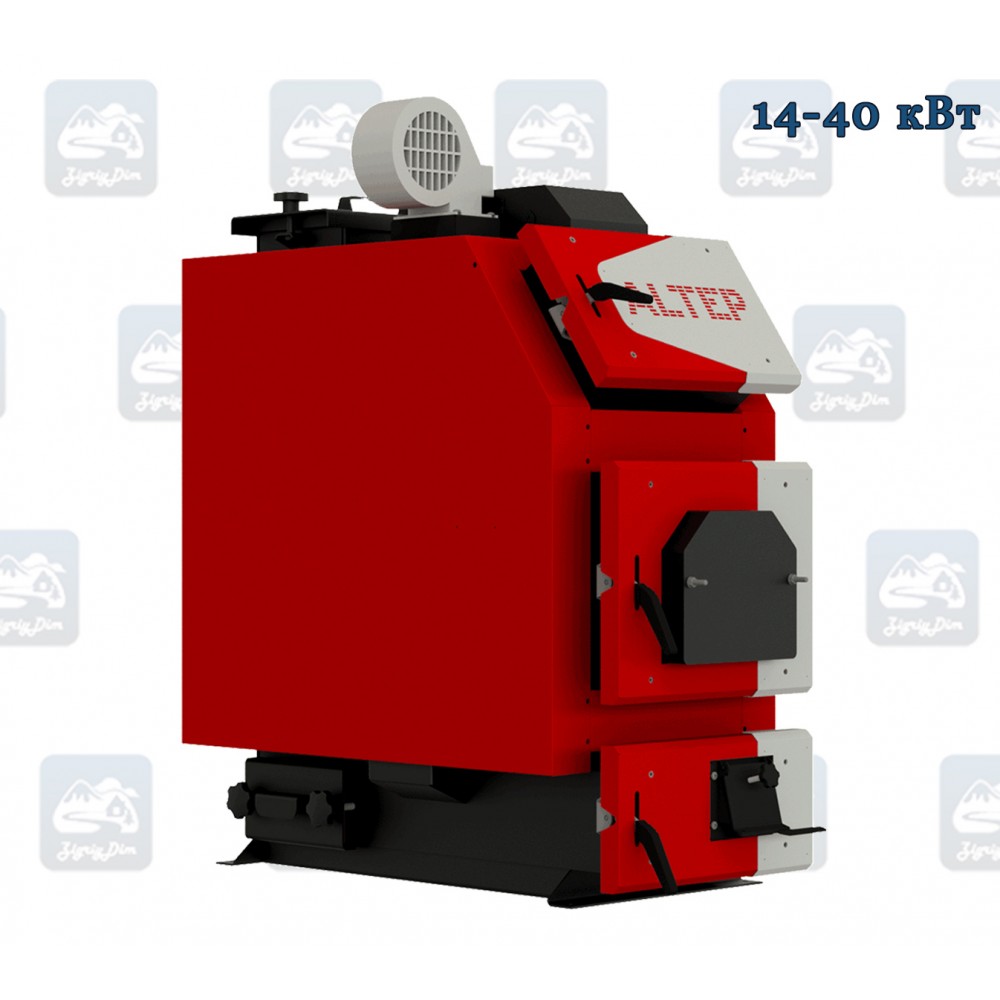

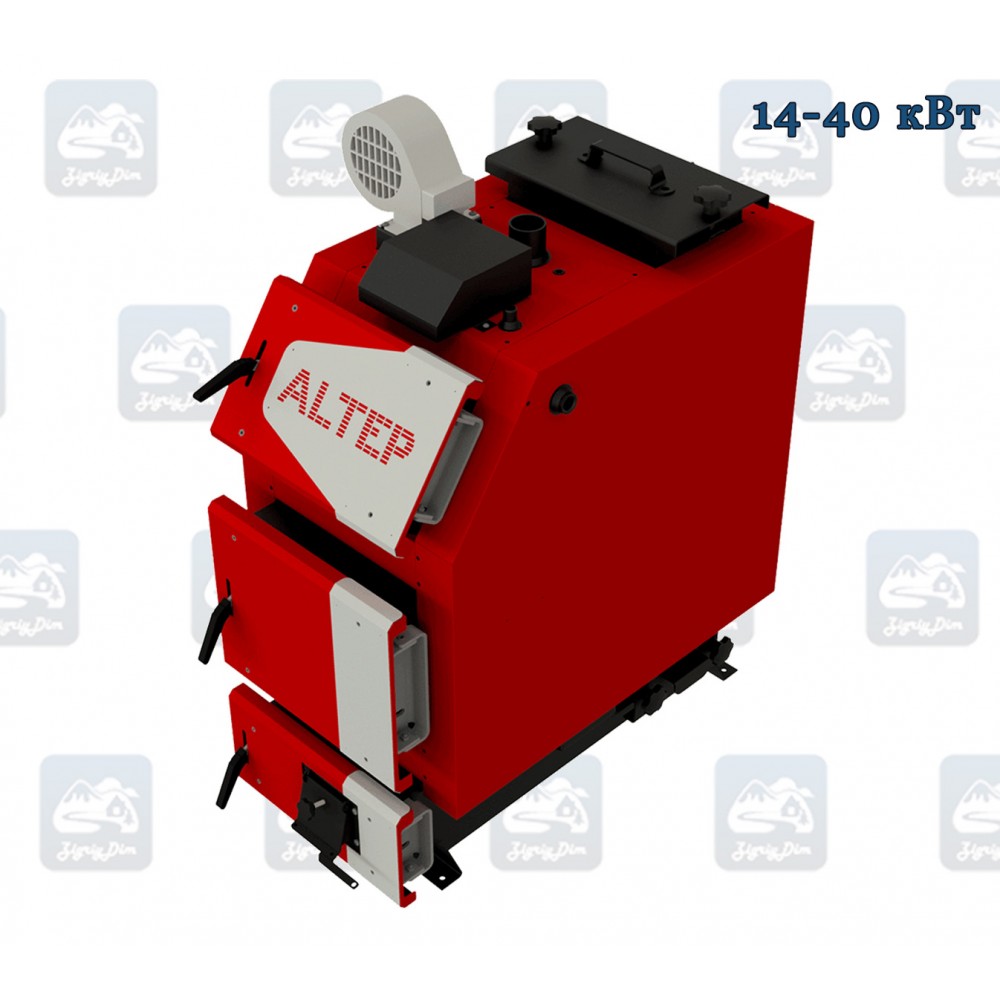

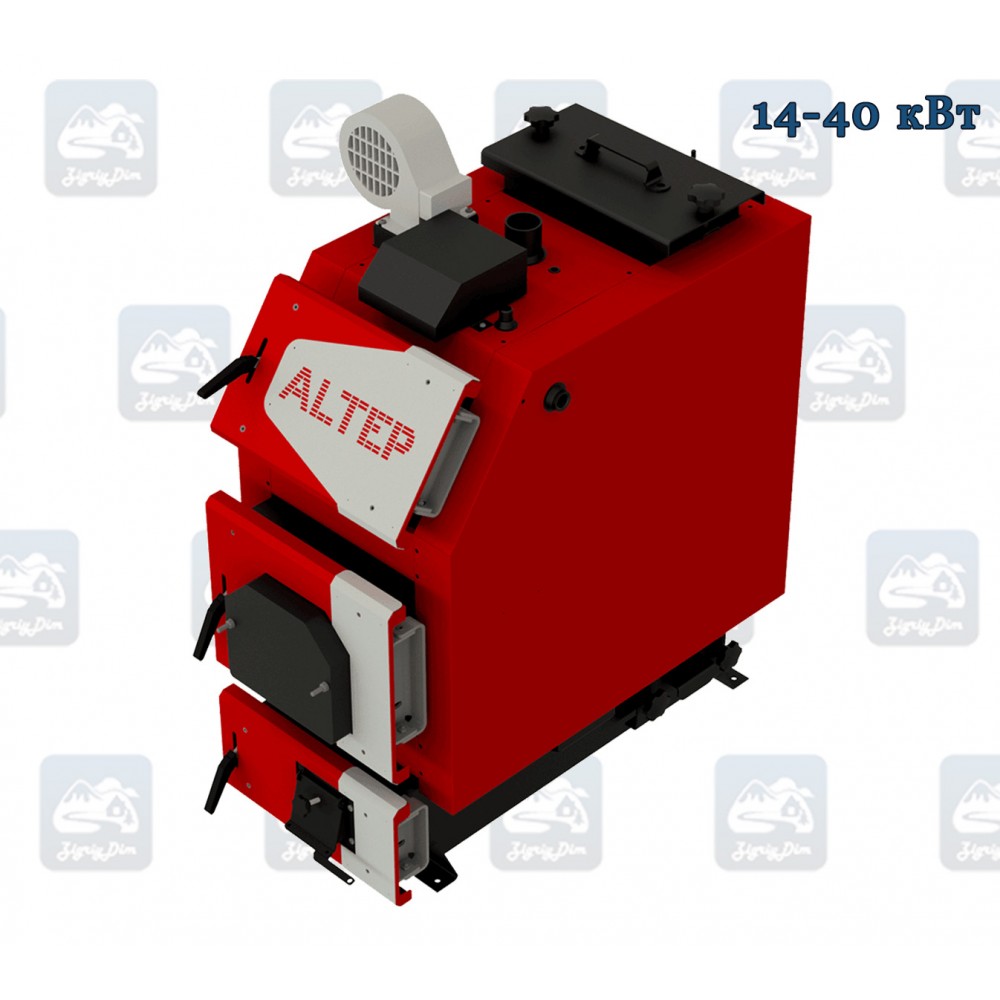

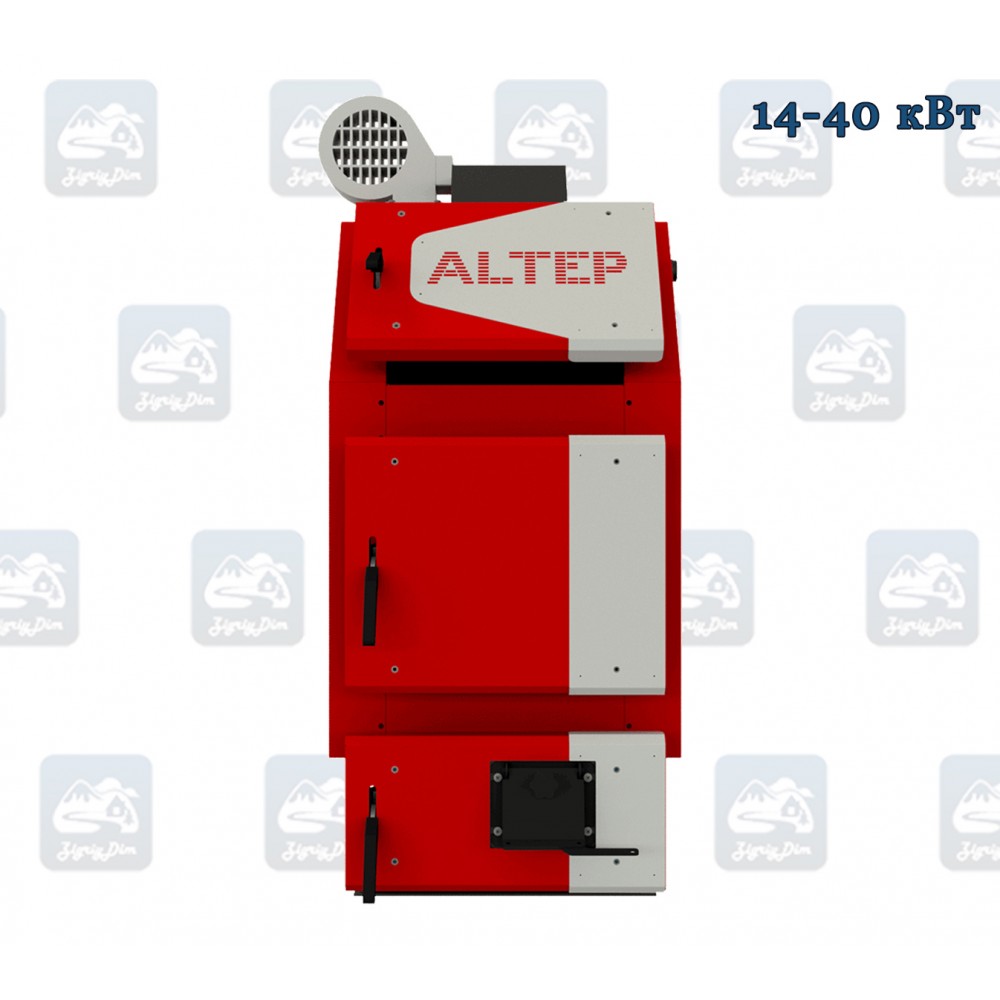

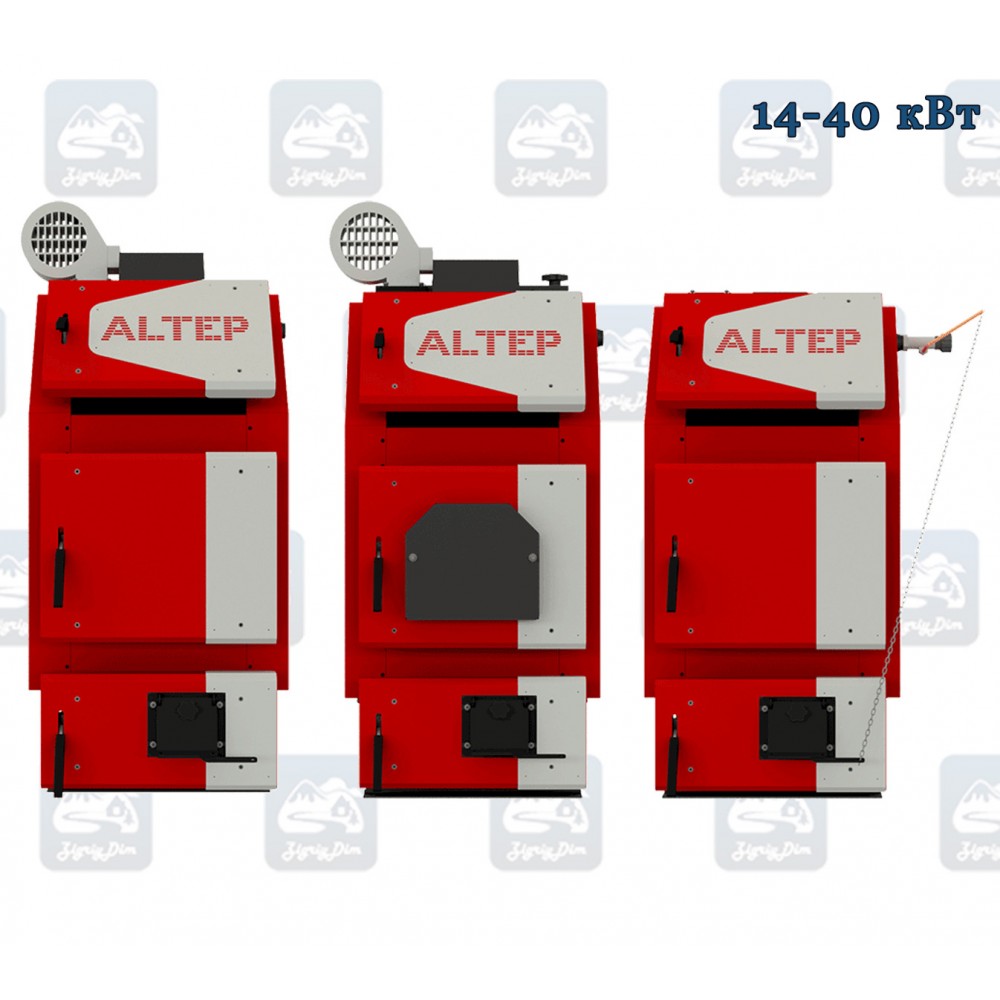

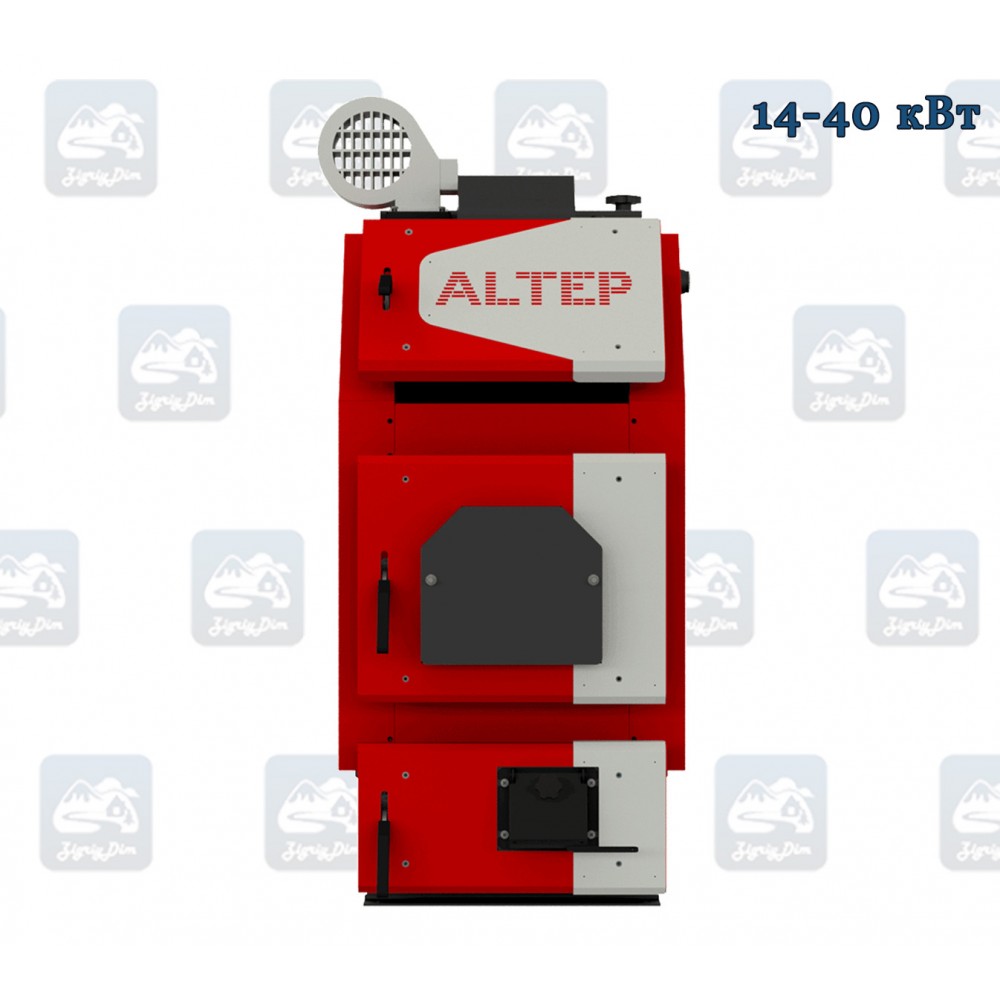

Отопительные котлы на возобновляемых источниках топлива Альтеп КТ 3 EN – это очень выгодное вложение в свое будущее. Они обладают высокой эффективностью, большими возможностями для отопления вашего дома и приготовления горячей воды, они очень надежны. Срок их службы до 15 лет. Такие котлы выпускаются мощностью от 14 до 600 кВт. Ими можно обогревать не только частные дома, но и использовать их для отопления отелей, школ, садиков, больших предприятий. Управление работой котлов Альтеп КТ 3 ЕН происходит с помощью автоматического блока контроля и электрического воздушного нагнетателя (вентилятор - улитка). Вы задаете необходимые вам настройки, например температура отопительного контура или бойлера косвенного нагрева, а автоматика вместе с вентилятором регулируют мощность котла. Это сделано для того, чтобы котел быстрее выходил на пик мощности и экономно расходовал топливо путем перевода котла в режим тления. Котлы мощностью от 14 до 40 кВт могут комплектоваться регулятором тяги с цепочкой, в таком случае они будут полностью энергонезависимы. Котел Альтеп TRIO UNI PLUS работой котла управляет электронный блок автоматики с датчиком Pid. Эта автоматика, ориентируясь на температуру дымовых газов, контролирует обороты вентилятора подачи воздуха в топку. Таким образом, котел самостоятельно оптимизирует процесс горения и удается избежать перерасхода топлива.
Основной особенностью таких котлов является большой выбор видов топлива, на которых они могут работать. Это дрова, уголь, пеллеты, брикеты и другие источники альтернативного тепла. Также такая модель обладает увеличенной топочной камерой. Эти преимущества относят его к классу котлов длительного горения. Длина дров, который можно закладывать в топку – от 40 до 150 см. На одной такой закладке он может работать до 12 часов, это 2 закладки в сутки. Если вы будете использовать уголь, то это может быть двое суток непрерывной работы.

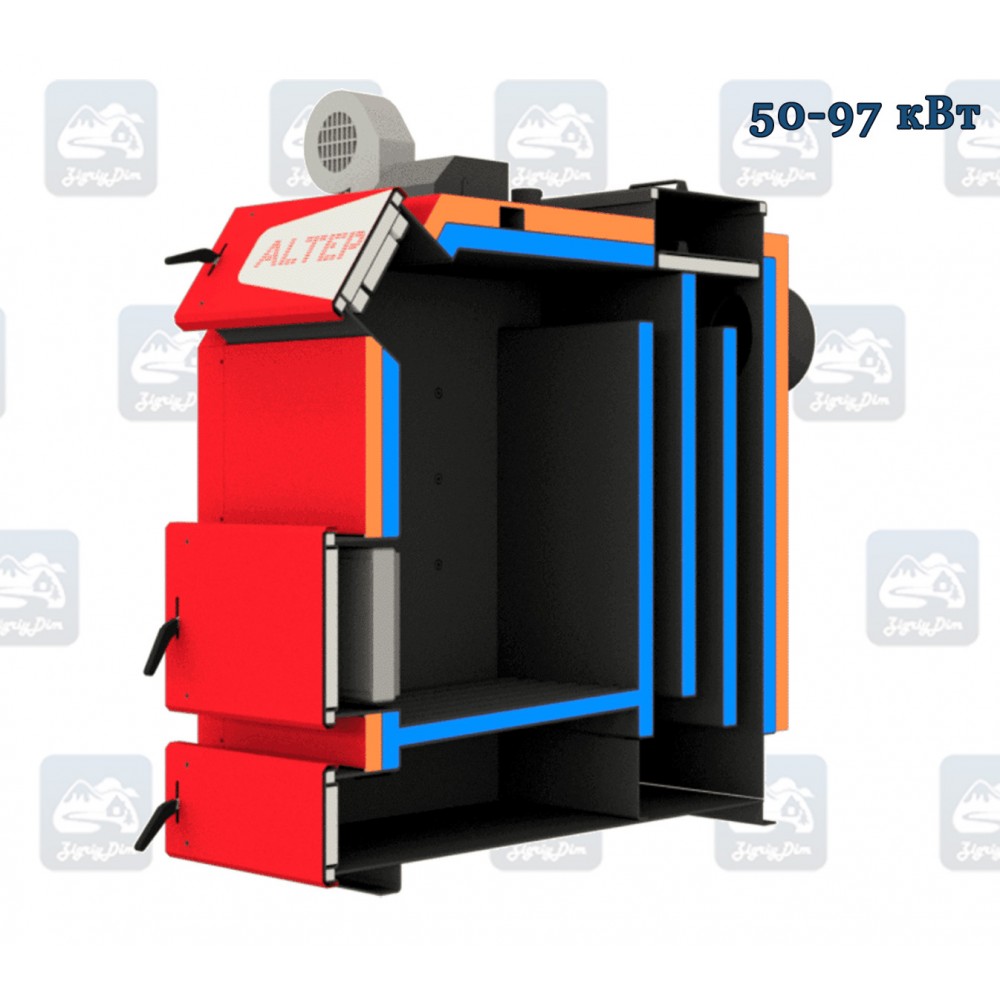

Воздух в топку котла подается таким образом, чтобы топливо сгорало равномерно, а пиролизные газы, которые в простых котлах выходят в атмосферу, дожигались и выделяли дополнительное тепло. Высокий КПД достигается также благодаря наличию вертикальных дымовых каналов в задней части котла и стальных водяных колосников. Такие особенности позволили увеличить площадь теплообменника, без увеличения габаритных размеров.

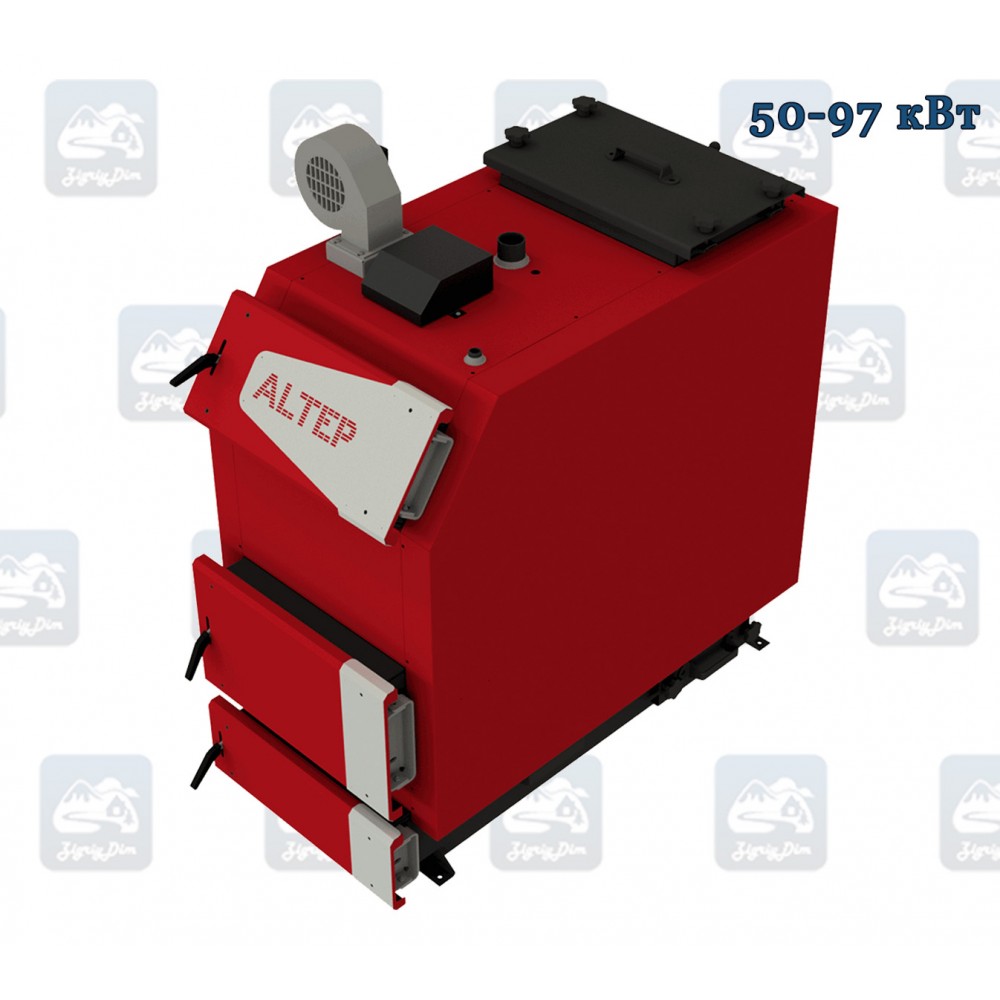

Задний круглый выход дымохода обустроен шиберной заслонкой, которой можно регулировать тягу. Сам котел имеет небольшую высоту, что позволяет монтировать его в небольших котельных помещениях. Для удобства загрузки топлива загрузочная дверца расположена под большим углом. Особенно легко засыпать через нее уголь.
Для минимизации тепловых потерь, водяная рубашка покрыта большим шаром теплоизоляционного негорючего материала. А внешние декоративные панели, которые покрыты порошковой краской, придают котлу Альтеп КТ 3 EN современный вид.

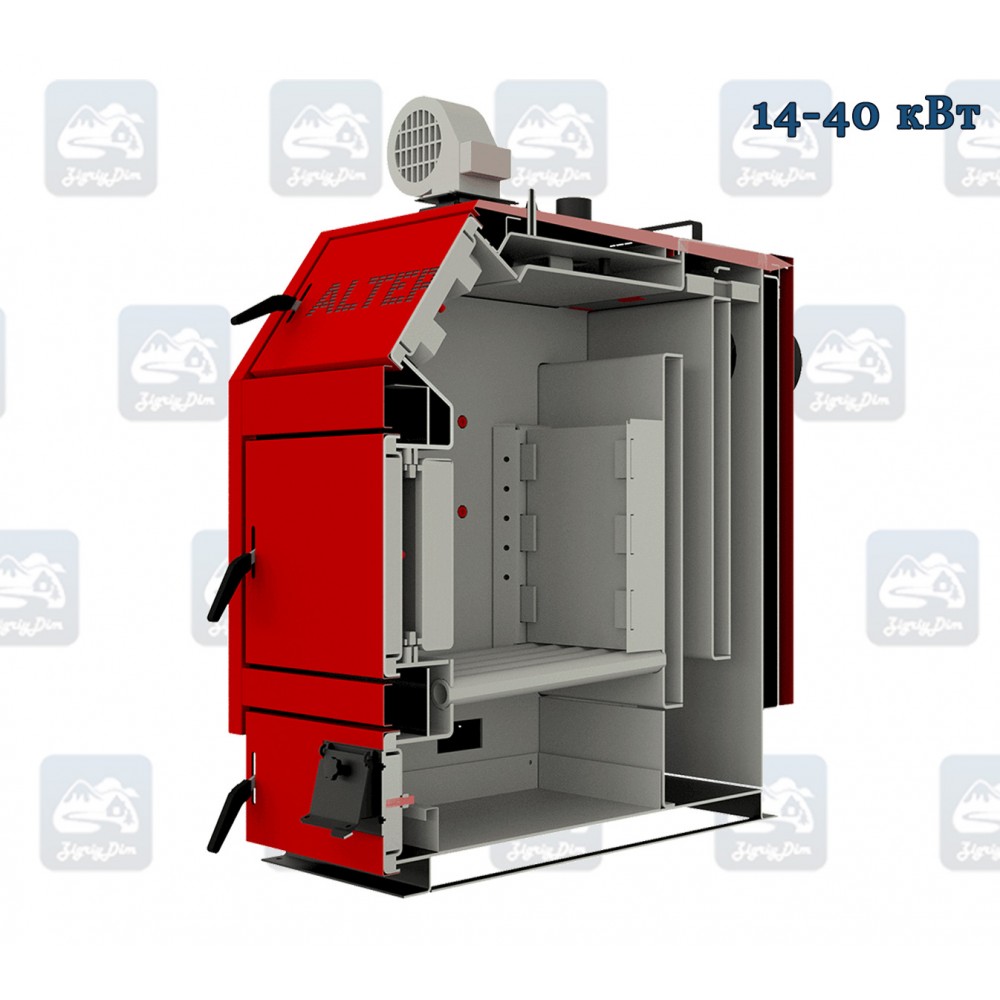

Схема котла Альтеп КТ-3ЕN:
1. Корпус котла; 2. Камера сгорания (топка); 3. Конверционная часть (теплообменник); 4. Дверца теплообменника; 5. Дверца загрузочная; 6-1, 6-2. Дверца ревизионная *; 7. Дверца боковая; 8. Патрубок прямой сетевой воды; 9. Патрубок обратной сетевой воды; 10. Штуцер слива воды из котла; 11. Штуцер под предохранительный клапан; 12. Боров; 13. Шибер тяги топочных газов; 14. Колосниковая решётка; 15. Дверца зольника/Зольник; 16. Отражатель; 17. Водяная рубашка; 18. Теплоизоляция корпуса; 19. Блок автоматики управления; 20. Вентилятор; 21. Канал подачи воздуха на горение; 22. Воздушные форсунки; 23. Крышка.
*для заказа возможны 2 вида дверей ревизионных
Параметр | Ед.изм. | Норма для котла Altep KT-3EN (Trio Uni Plus) | |||||||
Номинальная мощность котла | кВт | 14 | 20 | 30 | 40 | 50 | 65 | 80 | 97 |
Ориентировочная площадь отопления | м2 | 140 | 200 | 300 | 400 | 500 | 650 | 800 | 970 |
Площадь теплообменника | м2 | 2,0 | 2,2 | 3,0 | 4,0 | 4,7 | 6,0 | 8,0 | 10,0 |
КПД, не менее | % | 86 | |||||||
Продолжительность сгорания разовой загрузки топлива | час | 8-24 | |||||||
Размеры топки | |||||||||
Глубина | мм | 400 | 450 | 520 | 600 | 600 | 650 | 750 | 850 |
Ширина | мм | 320 | 320 | 370 | 370 | 420 | 500 | 620 | 720 |
Объём | дм3 | 75 | 90 | 135 | 170 | 200 | 275 | 430 | 570 |
Водяная емкость котла | л | 75 | 80 | 100 | 140 | 160 | 190 | 265 | 325 |
Вес котла без воды | кг | 305 | 325 | 410 | 500 | 550 | 650 | 800 | 950 |
Необходимая тяга топочных газов | Па | 23-30 | |||||||
Температура топочных газов на выходе из котла | ° C | 100-180 | |||||||
Рекомендуемая минимальная температура воды | ° C | 58 | |||||||
Максимальная температура воды | ° C | 90 | |||||||
Номинальное рабочее давление воды | МПа | 0,15 | 0,20 | ||||||
Потребление электроэнергии, не более | Вт | 85 | 85 | 85 | 105 | 160 | 160 | 170 | 170 |
Внешние размеры борова | мм | 159 | 159 | 178 | 219 | 219 | 248 | 248 | 298 |
Диаметр патрубков сетевой воды (Ду) | мм | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 |
Рекомендуемые параметры дымохода | |||||||||
Площадь сечения | см2 | 201 | 201 | 248 | 377 | 377 | 452 | 452 | 660 |
Внутренний диаметр | мм | 160 | 160 | 180 | 220 | 220 | 250 | 250 | 300 |
Высота (минимально допустимая) | м | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 |
Диаметр патрубка под предохранительный клапан (Ду) | мм | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 |
Диаметр штуцера слива воды из котла (Ду) | мм | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 |
Габаритные размеры котла |
|||||||||
В | мм | 570 | 570 | 620 | 640 | 670 | 750 | 840 | 940 |
B1 | мм | 500 | 500 | 550 | 550 | 600 | 680 | - | - |
H | мм | 1210 | 1210 | 1310 | 1400 | 1460 | 1500 | 1540 | 1560 |
Н1 | мм | 990 | 990 | 1095 | 1145 | 1195 | 1245 | 1320 | 1340 |
Н2 | мм | 810 | 810 | 900 | 930 | 980 | 1030 | 1080 | 1075 |
H3 | мм | 280 | 280 | 280 | 280 | 280 | 280 | 285 | 285 |
L | мм | 1110 | 1160 | 1230 | 1480 | 1490 | 1550 | 1640 | 1840 |
L1 | мм | 880 | 930 | 1000 | 1225 | 1225 | 1275 | 1370 | 1530 |
Гарантия на котёл – 3 года |
- котел мощностью 80-97 кВт
Параметр | Ед.изм. | Норма для котла Altep KT-3EN (Trio Uni Plus) | ||||||
Номинальная мощность котла | кВт | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Ориентировочная площадь отопления | м2 | 1500 | 2000 | 2500 | 3000 | 4000 | 500 | 6000 |
Площадь теплообменника | м2 | 15,0 | 18,5 | 27,0 | 31,0 | 37,0 | 45,0 | - |
КПД, не менее | % | 86 | ||||||
Продолжительность сгорания разовой загрузки топлива | час | 8-24 | ||||||
Размеры топки | ||||||||
Глубина | мм | 900 | 1000 | 1150 | 1150 | 1350 | 1500 | - |
Ширина | мм | 820 | 940 | 1100 | 1150 | 1200 | 1450 | - |
Объём | дм3 | 790 | 1100 | 1480 | 1680 | 2060 | 3050 | - |
Водяная емкость котла | л | 455 | 545 | 750 | 840 | 970 | 1200 | - |
Вес котла без воды | кг | 1450 | 1780 | 2300 | 2550 | 3150 | 4010 | - |
Необходимая тяга топочных газов | Па | 23-30 | ||||||
Температура топочных газов на выходе из котла | ° C | 100-180 | ||||||
Рекомендуемая минимальная температура воды | ° C | 58 | ||||||
Максимальная температура воды | ° C | 90 | ||||||
Номинальное рабочее давление воды | МПа | 0,20 | - | |||||
Потребление электроэнергии, не более | Вт | 205 | 205 | 205 | 315 | 485 | 805 | - |
Внешние размеры борова | мм | 298 | 348 | 398 | 448 | 498 | 548 | - |
Диаметр патрубков сетевой воды (Ду) | мм | 80(ФЛ) | 100(ФЛ) | 100(ФЛ) | 100(ФЛ) | 125(ФЛ) | 125(ФЛ) | - |
Рекомендуемые параметры дымохода | ||||||||
Площадь сечения | см2 | 660 | 908 | 1194 | 1520 | 1885 | 2290 | - |
Внутренний диаметр | мм | 300 | 350 | 400 | 450 | 500 | 550 | - |
Высота (минимально допустимая) | м | 7 | 9 | 10 | 12 | 13 | 14 | - |
Диаметр патрубка под предохранительный клапан (Ду) | мм | 50(ФЛ) | 50(ФЛ) | 50(ФЛ) | 50(ФЛ) | 2х50(ФЛ) | 2х50(ФЛ) | - |
Диаметр штуцера слива воды из котла (Ду) | мм | 25 | 25 | 25 | 25 | 25 | 25 | - |
Габаритные размеры котла |
||||||||
В | мм | 1040 | 1160 | 1320 | 1370 | 1420 | 1670 | - |
H | мм | 1800 | 1900 | 1900 | 2000 | 2010 | 2160 | - |
Н1 | мм | 1540 | 1640 | 1640 | 1740 | 1740 | 1840 | - |
Н2 | мм | 1265 | 1315 | 1290 | 1365 | 1340 | 1415 | - |
H3 | мм | 355 | 355 | 355 | 3555 | 355 | 355 | - |
L | мм | 2250 | 2350 | 2660 | 2740 | 3200 | 3350 | - |
L1 | мм | 1880 | 1980 | 2285 | 2365 | 2725 | 2880 | - |
Гарантия на котёл – 3 года |

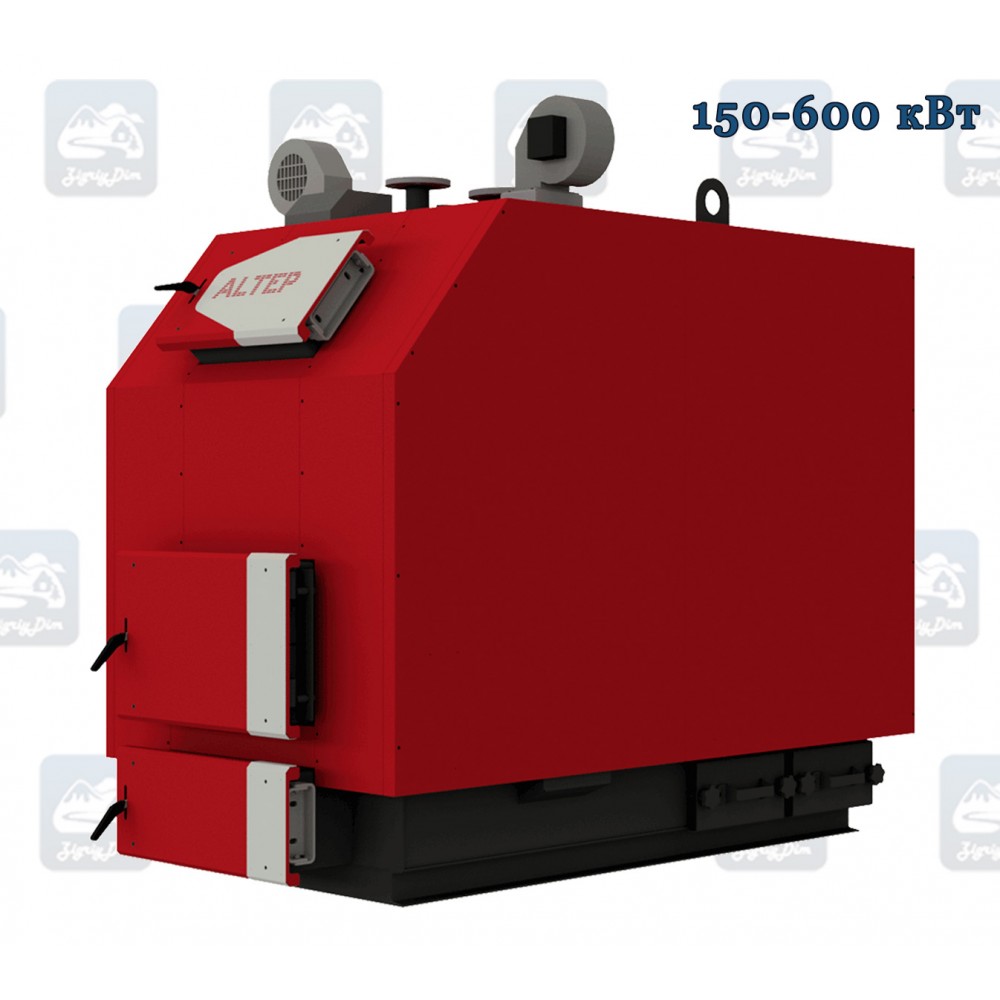

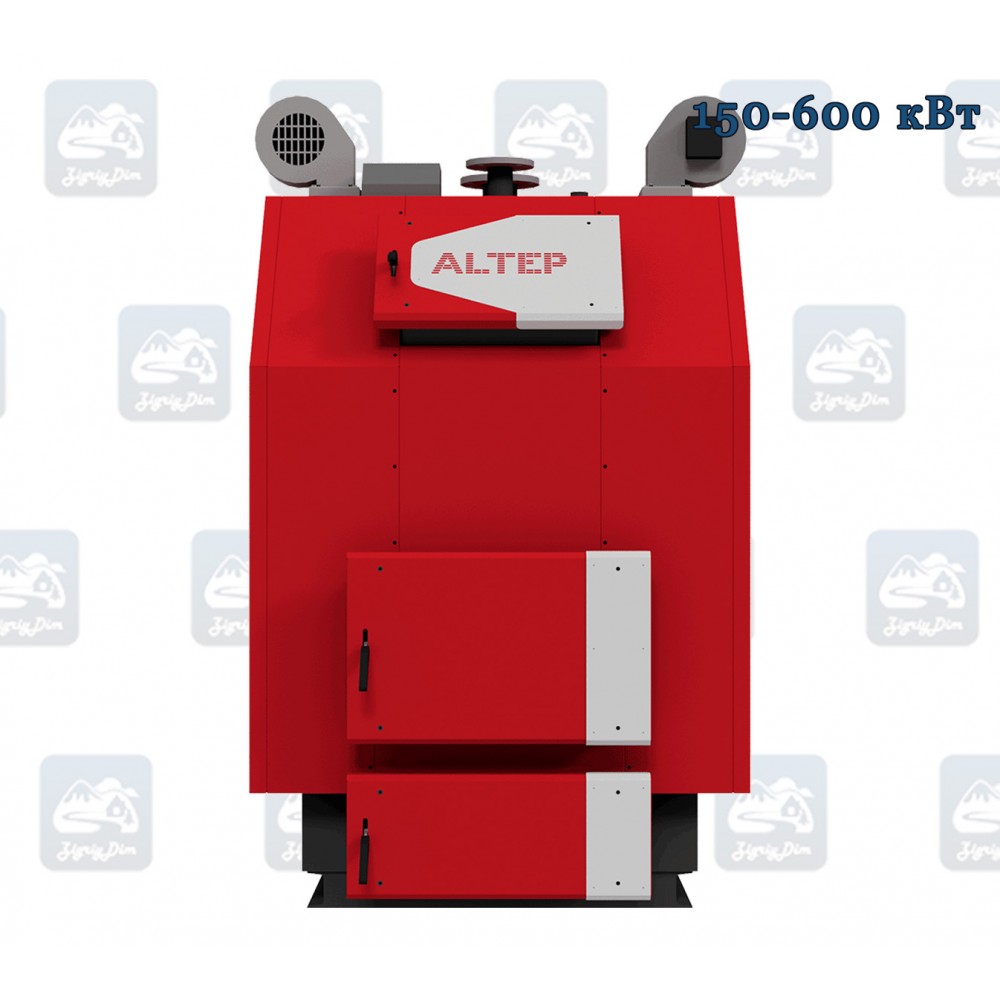

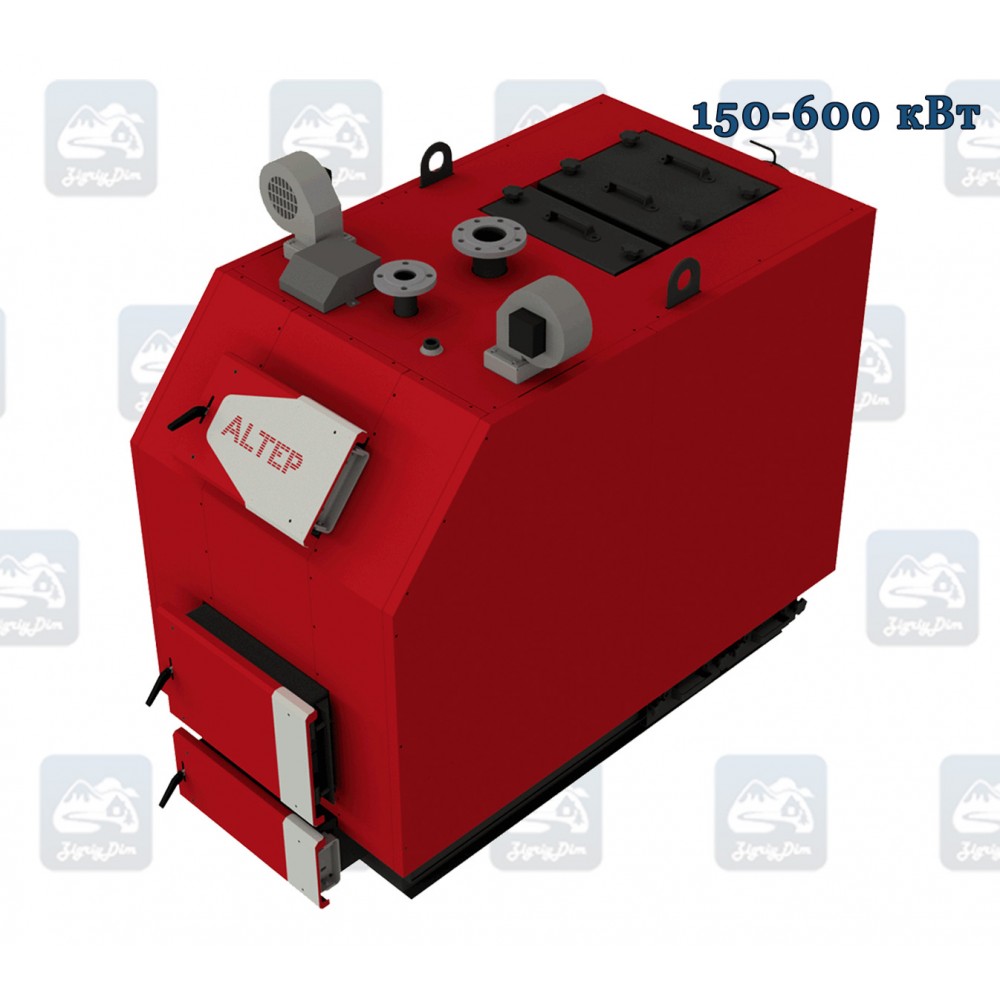

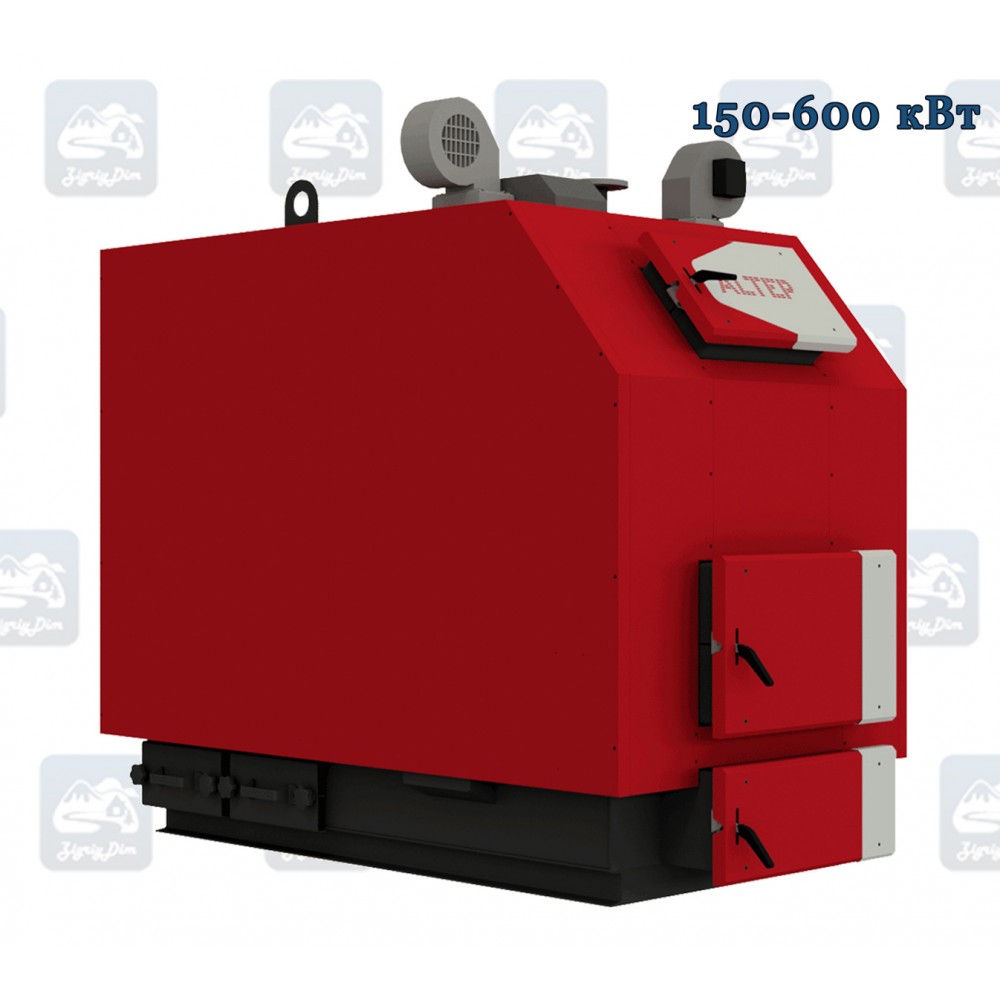

- котел мощностью 150-600 кВт
